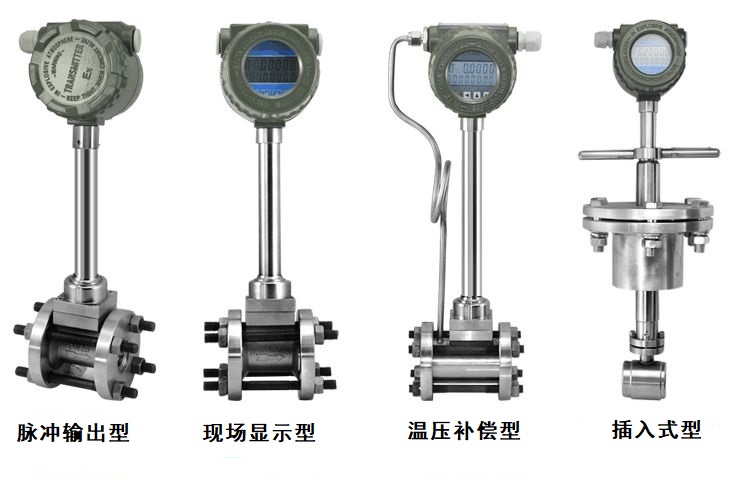

LUGB系列渦街流量計
簡 介 | 渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計，適用于測量過熱蒸汽、飽和蒸汽、一般氣體、液體。 |
用 途 | 結構簡單、無運動磨損部件。 |
技術參數 | 精確度等級：1.0、1.5 |
選型指南
型譜 | 說 明 | |||||||||
LU | 渦街流量?jī)x表 | |||||||||
G | 傳感器 | |||||||||
檢測方式 | B | 壓電式傳感器 | ||||||||
E | 電容式傳感器 | |||||||||
連接方式 | 1 | 僅對滿管型 | 法蘭連接型 | |||||||
2 | 僅對滿管型 | 法蘭卡裝型 | ||||||||
3 | 僅對插入型 | 簡易插入型 | ||||||||
4 | 僅對插入型 | 球閥插入型 | ||||||||
測量介質 | 2 | 液體 | ||||||||
3 | 氣體 | |||||||||
4 | 蒸汽 | |||||||||
公稱通徑 | 02 … 30 | DN25 … 單位：mm DN300 | ||||||||
使用環境 | P | 普通型 | ||||||||
B | 防爆型 | |||||||||
輸出信號 | 1 | 脈沖輸出 | ||||||||
2 | 4～20mA電流輸出，液晶顯示 | |||||||||
3 | RS-485通訊 | |||||||||
4 | 電池供電，不帶溫度、壓力補償 | |||||||||
5 | 溫壓補償一體，4～20mA電流輸出型 | |||||||||
6 | 溫壓補償一體，電池供電型 | |||||||||
選型說明 | 例如： LUGE2405-P2 滿管型電容式渦街流量?jī)x表，法蘭卡裝型連接，介質為蒸汽儀表通徑為DN50,普通 4～20mA電流信號輸出 | |||||||||
傳感器公稱通徑對照表
公稱通徑 DNmm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
標記號 | 02 | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 15 | 20 | 25 |
公稱通徑 DNmm | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1500 |
流量范圍參照表
儀表口徑 | 液體 | 氣體 | ||||
測量范圍(m3/h) | 輸出頻率范圍(Hz) | 小信號 | 測量范圍(m3/h) | 輸出頻率范圍(Hz) | 小信號 | |
15 | 0.4~4 | 40~400 | 15 | 3.0~12 | 280~1200 | 100 |
20 | 0.8~8 | 33~330 | 10 | 6~30 | 230~1100 | 80 |
25 | 1.2～12 | 25~250
| 8 | 9.0～55 | 200~1200 200~1200～120121201201200 | 70 |
32 | 2.0~20 | 20~200 | 6 | 12~120 | 120~1200 | 60 |
40 | 3.0～30 | 15~150 | 6 | 20～200 | 100~1000 | 50 |
50 | 5.0～50 | 13~130 | 5 | 30～300 | 80~800 | 40 |
65 | 8.0~80 | 9.7~97 | 4 | 50～500 | 60~600 | 30 |
80 | 12～120 | 7.7~77 | 3 | 80～800 | 50~500 | 25 |
100 | 20～200 | 6.7~67 | 2 | 120~1200 120~1200 | 40~400 | 20 |
125 | 30~300 | 5.0~50 | 2 | 200~2000 | 35~350 | 20 |
150 | 40～400 | 3.8~38 | 1 | 300～3000 | 30~300 | 15 |
200 | 75～750 | 3.0~30 | 1 | 500～5000 | 20～200 | 10 |
250 | 110～1100 | 2.3～23 | 1 | 800～8000 | 16～160 | 5 |
300 | 160～1600 | 2.0～20 | 1 | 1100～11000 | 13～130 | 5 |
(300) | 160～1500 | 5.5～87
| 2 | 1560～15600 | 85～880 | 45 |
(400) | 180～3000 | 5.6～87 | 2 | 2750～27000 | 85～880 | 45 |
(500) | 300～4500 | 5.6～88 | 2 | 4300～43000 | 85～880 | 45 |
(600) | 450～6500 | 5.7～89 | 2 | 6100～61000 | 85～880 | 45 |
(800) | 750～10000 | 5.7～88 | 2 | 11000～110000 | 85～880 | 45 |
(1000) | 1200～1700 | 5.8～88 | 2 | 17000～170000 | 85～880 | 45 |
>(1000) | 協議 | 協議 | ||||
